SG-Ⅸb單壓三通型視鏡

一、性能特點
視鏡是工業管道裝置上主要附件之一，在石油、化工、醫藥、食品、造紙等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸汽等介質流動及反應情況，起到監視生產、避免生產過程中事故發生的作用。

二、產品型號標注

標記示例：
選擇單壓型法蘭連接式視鏡，內部結構擺板式，法蘭公稱壓力為0.6MPa,公稱直徑80mm，主體材料為低碳鋼。
表示方法：SG-Ⅱ-P-0.6-80/C。
表1
類 型 對
夾
型		 單
壓
型		 螺 紋 型 管
型		 浮球型 框式
對夾型		 框式單壓型 壓力容器
視鏡		 其
它
全螺紋 螺紋
連接
連接
形式		 法
蘭		 法
蘭		 螺  紋 法
蘭		 螺
紋		 法
蘭		 法
蘭		 法
蘭		   帶
頸		 法
蘭
代號 Ⅰ Ⅱ Ⅲa Ⅲb Ⅴ Ⅴa Ⅴb Ⅵ Ⅶ Ⅷa Ⅷb Ⅸ

表2
結構形式 直頸式 縮頸式 偏頸式 葉輪式 擺板式 浮球式
示意圖





代號 A B C D P F

注：本表結構形式主要針對Ⅰ型、Ⅱ型和Ⅲ型。

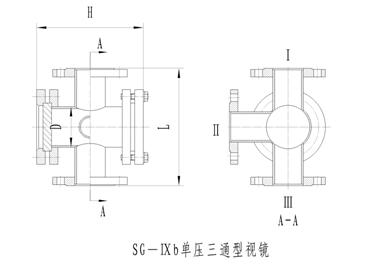

三、SG-Ⅸb單壓三通型視鏡技術參數：
DN L D H
Ⅰ Ⅱ Ⅲ PN=0.25 PN=0.6
25 40 40 260 95 226 234
25 50 50 320 140 266 278
25 65 65 320 140 266 278
40 80 80 360 165 300 308
40 100 100 360 165 300 308
25 40 50 320 140 266 278
40 50 65 320 140 266 278
50 65 80 360 165 300 308
50 80 100 360 165 300 308
注：工作溫度0—180℃。
